ГОСТ 26434-85. Плиты перекрытий железобетонные для жилых зданий

ГОСТ 26434-85

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ

Типы и основные параметры

Reinforced concrete panels for floors in residential

buildings. Types and basic parameters

ОКП 58 4200

Дата введения 1986-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

ИСПОЛНИТЕЛИ

Л.С.Экслер (руководитель темы); И.В.Гаврилова; А.А.Тучнин, канд.техн.наук; Д.К.Баулин; В.С.Зырянов, канд.техн.наук; М.Ф.Евсеева; В.И.Деньщиков

2. ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

Зам. председателя С.Г. Змеул

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 29 декабря 1984 г. N 235

ГОСТ 26434-85 заменен с 01.01.92 в части типов, основных размеров и параметров железобетонных многопустотных плит на ГОСТ 9561-91 (ИУС N 2 1992г., стр.8)*.

______________

* Примечание юридического бюро "Кодекс".

1. Настоящий стандарт распространяется на сборные железобетонные плиты, изготовляемые из конструкционных тяжелого и легкого бетонов и предназначенные для несущей части перекрытий жилых зданий.

Стандарт устанавливает типы, основные размеры и параметры плит, которые следует предусматривать в разрабатываемых новых и пересматриваемых действующих стандартах (технических условиях) и типовой проектной документации на плиты конкретных типов.

2. Плиты подразделяют на следующие типы:

1П - сплошные однослойные плиты толщиной 120 мм;

2П - то же, толщиной 160 мм;

1ПК - многопустотные плиты толщиной 220 мм, с круглыми пустотами диаметром 159 мм;

2ПК - то же, с круглыми пустотами диаметром 140 мм;

ПБ - многопустотные плиты толщиной 220 мм безопалубочного формования.

Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.

Примечание. Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.

2.1. Плиты всех типов могут быть предусмотрены для опирания по двум или трем сторонам или по контуру.

2.2. В жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размерами, установленными для перекрытий общественных зданий.

3. Координационные длина и ширина плит должны соответствовать указанным в табл. 1.

Таблица 1



+------------------------------------------------------------------+

¦Типоразмер ¦ Координационные размеры плиты, мм ¦ Масса плиты ¦

¦ плиты +-----------------------------------¦ (справочная), ¦

¦ ¦ Длина, ¦ Ширина, ¦ т ¦

+-----------+------------------+----------------+------------------¦

¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦

+------------------------------------------------------------------¦

¦ Плиты типа 1П ¦

¦ ¦

¦1П30.48 ¦ ¦ 4800 ¦ 4,3 ¦

¦1П30.54 ¦ 3000 ¦ 5400 ¦ 4,9 ¦

¦1П30.60 ¦ ¦ 6000 ¦ 5,4 ¦

¦1П30.66 ¦ ¦ 6600 ¦ 5,9 ¦

+-----------+------------------+----------------+------------------¦

¦1П36.48 ¦ ¦ 4800 ¦ 5,2 ¦

¦1П36.54 ¦ 3600 ¦ 5400 ¦ 5,8 ¦

¦1П36.60 ¦ ¦ 6000 ¦ 6,5 ¦

¦1П36.66 ¦ ¦ 6600 ¦ 7,1 ¦

¦ ¦

¦ Плиты типа 2П ¦

¦ ¦

¦2П24.60 ¦ 2400 ¦ 6000 ¦ 5,8 ¦

+-----------+------------------+----------------+------------------¦

¦2П30.48 ¦ ¦ 4800 ¦ 5,8 ¦

¦2П30.54 ¦ 3000 ¦ 5400 ¦ 6,5 ¦

¦2П30.60 ¦ ¦ 6000 ¦ 7,2 ¦

+-----------+------------------+----------------+------------------¦

¦2П36.24 ¦ ¦ 2400 ¦ 3,5 ¦

¦2П36.30 ¦ ¦ 3000 ¦ 4,3 ¦

¦2П36.36 ¦ 3600 ¦ 3600 ¦ 5,2 ¦

¦2П36.48 ¦ ¦ 4800 ¦ 6,9 ¦

¦2П36.54 ¦ ¦ 5400 ¦ 7,8 ¦

¦2П36.60 ¦ ¦ 6000 ¦ 8,6 ¦

+-----------+------------------+----------------+------------------¦

¦2П60.12 ¦ ¦ 1200 ¦ 2,9 ¦

¦2П60.24 ¦ 6000 ¦ 2400 ¦ 5,8 ¦

¦2П60.30 ¦ ¦ 3000 ¦ 7,2 ¦

¦2П60.36 ¦ ¦ 3600 ¦ 8,7 ¦

¦ ¦

¦ Плиты типов 1ПК и ПБ ¦

¦ ¦

¦1ПК24.10 ¦ ¦ 1000 ¦ 0,8 ¦

¦1ПК24.12 ¦ ¦ 1200 ¦ 0,9 ¦

¦1ПК24.15 ¦ ¦ 1500 ¦ 1,1 ¦

¦1ПК24.18 ¦ 2400 ¦ 1800 ¦ 1,3 ¦

¦1ПК24.24 ¦ ¦ 2400 ¦ 1,8 ¦

¦1ПК24.30 ¦ ¦ 3000 ¦ 2,2 ¦

¦1ПК24.36 ¦ ¦ 3600 ¦ 2,7 ¦

+-----------+------------------+----------------+------------------¦

¦1ПК30.10 ¦ ¦ 1000 ¦ 0,9 ¦

¦1ПК30.12 ¦ ¦ 1200 ¦ 1,1 ¦

¦1ПК30.15 ¦ ¦ 1500 ¦ 1,4 ¦

¦1ПК30.18 ¦ 3000 ¦ 1800 ¦ 1,7 ¦

¦1ПК30.24 ¦ ¦ 2400 ¦ 2,2 ¦

¦1ПК30.30 ¦ ¦ 3000 ¦ 2,8 ¦

¦1ПК30.36 ¦ ¦ 3600 ¦ 3,3 ¦

+-----------+------------------+----------------+------------------¦

¦1ПК36.10 ¦ ¦ 1000 ¦ 1,1 ¦

¦1ПК36.12 ¦ ¦ 1200 ¦ 1,3 ¦

¦1ПК36.15 ¦ ¦ 1500 ¦ 1,7 ¦

¦1ПК36.18 ¦ 3600 ¦ 1800 ¦ 2,0 ¦

¦1ПК36.24 ¦ ¦ 2400 ¦ 2,7 ¦

¦1ПК36.30 ¦ ¦ 3000 ¦ 3,3 ¦

¦1ПК36.36 ¦ ¦ 3600 ¦ 4,0 ¦

+-----------+------------------+----------------+------------------¦

¦1ПК42.10 ¦ ¦ 1000 ¦ 1,3 ¦

¦1ПК42.12 ¦ ¦ 1200 ¦ 1,6 ¦

¦1ПК42.15 ¦ ¦ 1500 ¦ 2,0 ¦

¦1ПК42.18 ¦ 4200 ¦ 1800 ¦ 2,3 ¦

¦1ПК42.24 ¦ ¦ 2400 ¦ 3,1 ¦

¦1ПК42.30 ¦ ¦ 3000 ¦ 3,9 ¦

¦1ПК42.36 ¦ ¦ 3600 ¦ 4,7 ¦

+-----------+------------------+----------------+------------------¦

¦1ПК48.10 ¦ ¦ 1000 ¦ 1,5 ¦

¦1ПК48.12 ¦ ¦ 1200 ¦ 1,8 ¦

¦1ПК48.15 ¦ ¦ 1500 ¦ 2,2 ¦

¦1ПК48.18 ¦ 4800 ¦ 1800 ¦ 2,7 ¦

¦1ПК48.24 ¦ ¦ 2400 ¦ 3,6 ¦

¦1ПК48.30 ¦ ¦ 3000 ¦ 4,5 ¦

¦1ПК48.36 ¦ ¦ 3600 ¦ 5,4 ¦

+-----------+------------------+----------------+------------------¦

¦1ПК51.10 ¦ ¦ 1000 ¦ 1,6 ¦

¦1ПК51.12 ¦ ¦ 1200 ¦ 1,9 ¦

¦1ПК51.15 ¦ ¦ 1500 ¦ 2,4 ¦

¦1ПК51.18 ¦ 5100 ¦ 1800 ¦ 2,9 ¦

¦1ПК51.24 ¦ ¦ 2400 ¦ 3,8 ¦

¦1ПК51.30 ¦ ¦ 3000 ¦ 4,8 ¦

¦1ПК51.36 ¦ ¦ 3600 ¦ 5,7 ¦

+-----------+------------------+----------------+------------------¦

¦1ПК54.10 ¦ ¦ 1000 ¦ 1,7 ¦

¦1ПК54.12 ¦ ¦ 1200 ¦ 2,0 ¦

¦1ПК54.15 ¦ ¦ 1500 ¦ 2,5 ¦

¦1ПК54.18 ¦ 5400 ¦ 1800 ¦ 3,0 ¦

¦1ПК54.24 ¦ ¦ 2400 ¦ 4,0 ¦

¦1ПК54.30 ¦ ¦ 3000 ¦ 5,0 ¦

¦1ПК54.36 ¦ ¦ 3600 ¦ 6,0 ¦

+-----------+------------------+----------------+------------------¦

¦1ПК60.10 ¦ ¦ 1000 ¦ 1,9 ¦

¦1ПК60.12 ¦ ¦ 1200 ¦ 2,2 ¦

¦1ПК60.15 ¦ ¦ 1500 ¦ 2,8 ¦

¦1ПК60.18 ¦ 6000 ¦ 1800 ¦ 3,3 ¦

¦1ПК60.24 ¦ ¦ 2400 ¦ 4,5 ¦

¦1ПК60.30 ¦ ¦ 3000 ¦ 5,6 ¦

¦1ПК60.36 ¦ ¦ 3600 ¦ 6,7 ¦

+-----------+------------------+----------------+------------------¦

¦1ПК63.10 ¦ ¦ 1000 ¦ 2,0 ¦

¦1ПК63.12 ¦ ¦ 1200 ¦ 2,4 ¦

¦1ПК63.15 ¦ ¦ 1500 ¦ 3,0 ¦

¦1ПК63.18 ¦ 6300 ¦ 1800 ¦ 3,5 ¦

¦1ПК63.24 ¦ ¦ 2400 ¦ 4,7 ¦

¦1ПК63.30 ¦ ¦ 3000 ¦ 5,9 ¦

¦1ПК63.36 ¦ ¦ 3600 ¦ 7,1 ¦

+-----------+------------------+----------------+------------------¦

¦1ПК66.10 ¦ ¦ 1000 ¦ 2,1 ¦

¦1ПК66.12 ¦ ¦ 1200 ¦ 2,5 ¦

¦1ПК66.15 ¦ ¦ 1500 ¦ 3,1 ¦

¦1ПК66.18 ¦ 6600 ¦ 1800 ¦ 3,7 ¦

¦1ПК66.24 ¦ ¦ 2400 ¦ 5,0 ¦

¦1ПК66.30 ¦ ¦ 3000 ¦ 6,2 ¦

¦1ПК66.36 ¦ ¦ 3600 ¦ 7,4 ¦

+-----------+------------------+----------------+------------------¦

¦1ПК72.10 ¦ ¦ 1000 ¦ 2,3 ¦

¦1ПК72.12 ¦ ¦ 1200 ¦ 2,7 ¦

¦1ПК72.15 ¦ ¦ 1500 ¦ 3,3 ¦

¦1ПК72.18 ¦ 7200 ¦ 1800 ¦ 4,0 ¦

¦1ПК72.24 ¦ ¦ 2400 ¦ 5,4 ¦

¦1ПК72.30 ¦ ¦ 3000 ¦ 6,7 ¦

¦1ПК72.36 ¦ ¦ 3600 ¦ 8,1 ¦

¦ ¦

¦ Плиты типа 2ПK ¦

¦ ¦

¦2ПK18.30 ¦ ¦ 3000 ¦ 2,2 ¦

¦2ПK18.36 ¦ 1800 ¦ 3600 ¦ 2,6 ¦

¦2ПK18.60 ¦ ¦ 6000 ¦ 4,4 ¦

+-----------+------------------+----------------+------------------¦

¦2ПК24.54 ¦ ¦ 5400 ¦ 5,2 ¦

¦2ПК24.60 ¦ 2400 ¦ 6000 ¦ 5,8 ¦

¦2ПК24.66 ¦ ¦ 6600 ¦ 6,3 ¦

+-----------+------------------+----------------+------------------¦

¦2ПК30.36 ¦ ¦ 3600 ¦ 4,3 ¦

¦2ПК30.48 ¦ ¦ 4800 ¦ 5,8 ¦

¦2ПК30.54 ¦ ¦ 5400 ¦ 6,5 ¦

¦2ПК30.60 ¦ 3000 ¦ 6000 ¦ 7,2 ¦

¦2ПК30.66 ¦ ¦ 6600 ¦ 7,9 ¦

¦2ПК30.72 ¦ ¦ 7200 ¦ 8,6 ¦

+-----------+------------------+----------------+------------------¦

¦2ПК60.12 ¦ ¦ 1200 ¦ 2,9 ¦

¦2ПК60.24 ¦ 6000 ¦ 2400 ¦ 5,8 ¦

¦2ПК60.30 ¦ ¦ 3000 ¦ 7,2 ¦

¦2ПК60.36 ¦ ¦ 3600 ¦ 8,6 ¦

+------------------------------------------------------------------+





Примечания:

1. Для плит типа ПБ в обозначении типоразмера, приведенном в таблице, следует заменить 1ПК на ПБ.

2. Масса плит приведена для плит из тяжелого бетона средней плотности 2500 кг/м.

3. Направление расчетного пролета плит типа 1ПК устанавливают параллельным длине или ширине плит.

3.1. Плиты в перекрытии здания следует располагать таким образом, чтобы их координационная длина равнялась соответствующему поперечному или продольному шагу несущих конструкций здания (черт. 1).В случаях, когда согласно СТ СЭВ 1001- 78 во внутренних несущих стенах толщиной 300 мм и более применяют парные координационные оси (заменяемые в проектной документации одной разбивочной осью), координационная длина плиты должна равняться расстоянию между разбивочными осями здания за вычетом координационного размера вставки или его половины (черт. 2).

- координационная длина плиты; и - расстояние соответственно

между поперечными и продольными координационными осями здания

Черт. 1

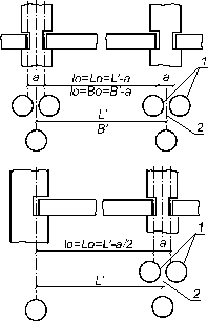

1 - координационные оси здания; 2 - разбивочная ось здания; - координационная длина

плиты; и - расстояние соответственно между поперечными и продольными

координационными осями здания; L’ и В’ - расстояние соответственно между поперечными

и продольными разбивочными осями здания; а - расстояние

между парными координационными осями

Черт. 2

4. Конструктивную длину и ширину плит следует принимать равными соответствующему координационному размеру (табл. 1), уменьшенному на размер зазора между смежными плитами , указанный в табл. 2.

При наличии в местах сопряжения плит разделяющих элементов, геометрические оси которых совмещены с координационными осями (например, монолитные антисейсмические пояса), конструктивную длину плит следует принимать равной соответствующему координационному размеру (табл. 1), уменьшенному на размер разделяющего элемента , указанный в табл. 2.

Таблица 2

+-----------------------------------------------------------------------------+

¦ ¦ ¦Дополнительный размер, учитываемый ¦

¦ ¦ ¦ при определении конструктивного ¦

¦ Область применения плиты ¦ ¦ размера плиты, мм ¦

¦ ¦Тип плиты +---------------------------------------¦

¦ ¦ ¦ Длина ¦ Ширина ¦

¦ ¦ +---------------------+-----------------¦

¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+----------+-----+------+--------+-----------------¦

¦ Здания со стенами из ¦ ¦ ¦ ¦ ¦ ¦

¦кирпича, камней и блоков, ¦ ¦ ¦ ¦ ¦ ¦

¦за исключением зданий с ¦ 1ПК ¦ 20 ¦ - ¦ - ¦10 - для плит ¦

¦расчетной сейсмичностью ¦ ПБ ¦ ¦ ¦ ¦шириной менее ¦

¦7 баллов и более ¦ ¦ ¦ ¦ ¦2400 ¦

+--------------------------+----------+-----+------+--------¦20 - для плит ¦

¦ Здания со стенами из ¦ ¦ ¦ ¦ ¦шириной 2400 и ¦

¦кирпича, камней и блоков с¦ ¦ ¦ ¦ ¦более ¦

¦расчетной сейсмичностью ¦ 1ПК ¦ 20 ¦ 140 ¦ - ¦ ¦

¦7 баллов и более ¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+----------+-----+------+--------+---------------- ¦

¦ Крупнопанельные здания, ¦ 1П ¦ ¦ ¦ ¦ ¦

¦в том числе здания с ¦ 2П ¦ 20 ¦ - ¦ 60 ¦ 20 ¦

¦расчетной сейсмичностью ¦ 2ПК ¦ ¦ ¦ ¦ ¦

¦7 баллов и более ¦ ¦ ¦ ¦ ¦ ¦

+-----------------------------------------------------------------------------+





Примечание. При определении конструктивной длины плиты перекрытия следует учитывать один из дополнительных размеров, указанных в таблице.

В случае необходимости перекрытия плитой пространства, превышающего расстояние между соседними координационными осями здания (например, для плит, опираемых на всю толщину стены лестничной клетки крупнопанельных зданий с поперечными несущими стенами), конструктивную длину следует принимать равной соответствующему координационному размеру (табл. 1), увеличенному на размер , указанный в табл. 2.

5. Плиты в зависимости от их расположения в перекрытиях применяют под расчетные равномерно распределенные нагрузки (без учета собственного веса плит), равные 3,0; 4,5; 6,0 и 8,0 кПа (соответственно 300, 450, 600 и 800 кгс/м).

6. Плиты должны обеспечивать предел огнестойкости, предусмотренный СНиП II-2-80 в зависимости от требуемой степени огнестойкости здания.

7. Индексы изоляции воздушного шума плит и индексы приведенного уровня ударного шума под плитой, учитываемые при определении показателей звукоизоляции перекрытия согласно СНиП II-12-77, приведены в табл. 3. Конструкции пола, применяемые в перекрытиях, в зависимости от типа плиты, приведены в рекомендуемом приложении.

Таблица 3

+----------------------------------------------------------------------------+

¦ ¦ ¦ Значение индекса, дБ ¦

¦ ¦ Средняя плотность +---------------------------------------------¦

¦Тип плиты ¦ бетона плиты, ¦ изоляции воздушного¦ приведенного уровня ¦

¦ ¦ кг/м ¦ шума плиты ¦ ударного шума ¦

¦ ¦ ¦ ¦ под плитой ¦

+----------+-------------------+--------------------+------------------------¦

¦ 1П ¦ 1800-2500 ¦ 45-47 ¦ 88-84 ¦

+----------+-------------------+--------------------+------------------------¦

¦ 2П ¦ 2200-2500 ¦ 49-50 ¦ 83-81 ¦

+----------+-------------------+--------------------+------------------------¦

¦ ¦ 2200-2500 ¦ 50-51 ¦ 85-84 ¦

¦ 1ПК +-------------------+--------------------+------------------------¦

¦ ¦ 1600-2000 ¦ 47-49 ¦ 87-86 ¦

+----------+-------------------+--------------------+------------------------¦

¦ 2ПК ¦ 2200-2500 ¦ 51-52 ¦ 82-81 ¦

+----------------------------------------------------------------------------+





Примечание. Для плит типа ПБ параметры звукоизоляции устанавливают в зависимости от формы и размеров пустот.

8. Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779-82. Категория нижней потолочной бетонной поверхности плит устанавливается А2 по ГОСТ 13015.0-83.

9. Плиты следует обозначать марками в соответствии с требованиями ГОСТ 23009- 78.

Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа плиты и ее конструктивные длину и ширину в дециметрах (значения которых округляют до целого числа).

Во второй группе указывают:

значение расчетной нагрузки в кПа;

класс напрягаемой арматуры для предварительно напряженных плит;

вид бетона для плит, изготовляемых из легкого бетона (обозначаемый прописной буквой Л).

В третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения плит и их стойкость к сейсмическим и другим воздействиям, а также обозначения конструктивных особенностей плит (наличие, размеры и расположение проемов, вид и расположение арматурных выпусков и закладных изделий и др.).Особые условия применения плит обозначают прописными буквами, а конструктивные особенности плит - строчными буквами или арабскими цифрами.

Пример условного обозначения (марки) плиты типа 1ПК длиной 5980 мм, шириной 1490 мм, под расчетную нагрузку 4,5 кПа (450 кгс/м), изготовляемой из тяжелого бетона с напрягаемой арматурой класса Ат-V:

1ПК60.15-4,5АтV

Приложение

Рекомендуемое

ПРИМЕНЯЕМЫЕ КОНСТРУКЦИИ ПОЛА

+----------------------------------------------------------------------------+

¦ ¦ Конструкция пола ¦

¦ Тип плиты +---------------------------------------------------------------+

¦ перекрытия ¦ Наименование ¦ Характеристика ¦

+------------+--------------+------------------------------------------------¦

¦ 1П ¦ Пустотный пол¦ Пол, состоящий из твердого покрытия по лагам и ¦

¦ ¦ ¦звукоизоляционных прокладок, уложенных на плиты ¦

¦ ¦ ¦перекрытия ¦

¦ +--------------+------------------------------------------------¦

¦ ¦ Плавающий пол¦ Пол, состоящий из покрытия, жесткого основания ¦

+------------+--------------¦в виде монолитной или сборной стяжки и сплошного¦

¦ 2П, 1ПК ¦Пустотный пол,¦звукоизоляционного слоя из упругомягких или ¦

¦ ¦плавающий пол ¦сыпучих материалов,уложенных на плиты перекрытия¦

¦ +--------------+------------------------------------------------¦

¦ ¦ Однослойный ¦ Пол, состоящий из покрытия (линолеума на тепло-¦

¦ ¦пол по вырав- ¦и звукоизоляционной основе), уложенного на ¦

¦ ¦нивающей стяж-¦выравнивающую стяжку ¦

¦ ¦ке ¦ ¦

¦ +--------------+------------------------------------------------¦

¦ ¦ Беспустотный ¦ Пол, состоящий из твердого покрытия и тонкой ¦

¦ ¦слоистый пол ¦звукоизоляционной прослойки, уложенных непосред-¦

¦ ¦ ¦ственно на плиты перекрытия или на ¦

¦ ¦ ¦выравнивающую стяжку ¦

+------------+--------------+------------------------------------------------¦

¦ 2ПК ¦ Однослойный ¦ Пол, состоящий из покрытия (линолеума на тепло-¦

¦ ¦ пол ¦и звукоизоляционной основе),уложенного непосред-¦

¦ ¦ ¦ственно на плиты перекрытия или на ¦

¦ ¦ ¦выравнивающую стяжку ¦

+----------------------------------------------------------------------------+
