ГОСТ 13015.2-81
Группа Ж39
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНСТРУКЦИИ И ИЗДЕЛИЯ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ СБОРНЫЕ
Маркировка
Prefabricated concrete and reinforced concrete constructions and products.
Marking
Дата введения 1982-07-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1 РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
ИСПОЛНИТЕЛИ
С.Н. Нерсесов, канд. техн. наук (руководитель темы); Л.П. Киселев; В.И. Пименова; С.А. Каган, канд. техн. наук; М.Л. Зайченко, канд. техн. наук; В.И. Деньщиков
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 17 сентября 1981 г. №165
3. ВЗАМЕН ГОСТ 13015-75 ( в части требований к маркировке)
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта |
|
ГОСТ 10629-88 |
2.1 |
|
ГОСТ 14192-77 |
2.1.; 2.11.1 |
|
ГОСТ 21174-75 |
2.1 |
5 ПЕРЕИЗДАНИЕ (январь 1990 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС 4-88).
Настоящий стандарт распространяется на сборные бетонные и железобетонные конструкции и изделия (именуемые в дальнейшем - конструкции) и устанавливает общие правила нанесения на них маркировочных надписей и знаков.
(Измененная редакция, Изм. № 1).
1. ВИДЫ И СОДЕРЖАНИЕ МАРКИРОВОЧНЫХ НАДПИСЕЙ И ЗНАКОВ
1.1. Маркировочные надписи подразделяют на:
основные;
информационные.
1.2. Основные надписи должны содержать:
марку конструкции;
товарный знак или краткое наименование предприятия-изготовителя;
штамп технического контроля.
1.3. Информационные надписи должны содержать:
дату изготовления конструкции;
величину массы конструкции (для конструкций, масса которых превышает 0,5 т).
1.4. К маркировочным знакам относят:
монтажные знаки;
государственный Знак качества по |Положению о государственном Знаке качества" № 39-8/775 (для конструкций высшей категории качества).
(Измененная редакция, Изм. № 1).
1.5. Монтажными знаками являются изображения, указывающие:
место строповки конструкции;
верх конструкции;
место опирания конструкции;
установочные риски на конструкции.
1.6. Допускается применение маркировочных надписей и знаков, не предусмотренных настоящим стандартом. Изображение, наименование и назначение дополнительных маркировочных надписей и знаков устанавливаются стандартами или техническими условиями на конструкции конкретных видов.
1.7. Изображение, наименование и назначение монтажных знаков, приведенных в п. 1.5, должны соответствовать указанным в таблице.
|
Изображение знака |
Наименование и назначение знака |
|
|
Место строповки Назначение знака и его размеры - по ГОСТ 14192-77
Верх изделия Назначение знака и его размеры - по ГОСТ 14192-77
Место опирания Знак определяет место опирания конструкции на подкладку или прокладку при хранении и транспортировании конструкции
Установочная риска Знак служит ориентиром для контроля установки конструкции в проектное положение при монтаже |
2. ТРЕБОВАНИЯ К МАРКИРОВКЕ
2.1. На каждой конструкции, поставляемой потребителю, в месте, установленном стандартом или техническими условиями на эти изделия, должны быть нанесены основные и информационные надписи, указанные в пп. 1.2, 1.3 и 1.6, а также государственный Знак качества - на изделиях высшей категории качества. Необходимость нанесения монтажных знаков устанавливается стандартами или техническими условиями на конструкции конкретных видов.
Маркировку тротуарных и фасадных плит, бортовых камней и других мелкоразмерных конструкций допускается производить только на 10% этих конструкций каждой партии; при этом, в соответствии с требованиями стандартов или технических условий, на эти конструкции допускается наносить отдельные маркировочные надписи из числа указанных в пп. 1.2 и 1.3.
Маркировку шпал для железных дорог колеи 1520 мм следует производить по ГОСТ 10629-88, а шпал для трамвайных путей широкой колеи - по ГОСТ 21174-75.
Транспортная маркировка конструкций - по ГОСТ 14192-77. Транспортную маркировку наносить непосредственно на конструкции не допускается.
2.2. Маркировочные надписи и знаки на конструкции должны быть видимыми при хранении и монтаже этих конструкций. Возможные варианты расположения надписей и знаков приведены в приложении 1.
Не допускается наносить надписи и знаки на отделанные или предназначенные под окраску лицевые поверхности конструкций, за исключением случаев, оговоренных стандартами или техническими условиями на конструкции конкретных видов.
2.3. Маркировку конструкций следует производить следующими способами:
окраской по трафарету;
краской при помощи штампов;
маркировочными машинами;
штампованием при формовании конструкций.
Допускается наносить маркировочные надписи приведенным в рекомендуемом приложении 2 шрифтом от руки специальным карандашом по неостывшей после тепловой обработки бетонной поверхности конструкций или краской. При этом надписи должны удовлетворять требованиям п. 2.5.
(Измененная редакция, Изм. № 1).
2.4. Маркировочные надписи и знаки должны быть темного цвета (черного, темно-коричневого, темно-зеленого и др.).
2.5. Краски, применяемые для маркировки конструкций, должны быть водостойкими, быстровысыхающими, светостойкими, устойчивыми к воздействию низких температур (для районов Крайнего Севера), прочными на истирание и размазывание.
2.6. Маркировочные надписи следует выполнять шрифтом высотой 15, 30, 50 и 100 мм.
2.7. (Исключен, Изм. № 1).
2.8. Шрифт для нанесения надписей указан в рекомендуемом приложении 2.
2.9. Основные надписи
2.9.1. Марка конструкции должна соответствовать установленной рабочими чертежами согласно требованиям стандарта или технических условий на данную конструкцию.
Примечание. Допускается по согласованию изготовителя с потребителем наносить на конструкции их сокращенные условные обозначения, принятые в проекте конкретного здания или сооружения.
(Измененная редакция, Изм. № 1).
2.9.2. Товарный знак или краткое наименование предприятия-изготовителя должны соответствовать зарегистрированному в установленном порядке.
2.9.3. Штамп технического контроля предприятия-изготовителя условно обозначают прописными буквами |ОТК". В штампе технического контроля допускается указывать номер, присваиваемый контролеру.
2.10. Информационные надписи
2.10.1. Дату изготовления конструкции следует наносить одной строкой в следующей последовательности: день месяца, месяц, год.
Допускается после даты изготовления указывать номер смены.
День месяца и месяц следует записывать двумя цифрами, год - двумя последними цифрами обозначения года. Элементы обозначения даты разделяют пробелами, а обозначения даты и номера смены - тире. Например, дату 3 января 1980 г. и вторую смену обозначают: 03 01 80-2.
2.10.2. Массу конструкции следует указывать в тоннах.
2.11. Маркировочные знаки
2.11.1. Размеры деталей монтажных знаков |Место строповки" и |Верх конструкции" следует принимать минимальными по ГОСТ 14192-77.
2.11 2. Исключен. ( Измененная редакция, Изм, № 1).
2.11.3. Расположение знаков |Место опирания" на конструкциях должно соответствовать установленному стандартами или техническими условиями на эти конструкции или указанному в рабочих чертежах.
ПРИЛОЖЕНИЕ 1
Рекомендуемое

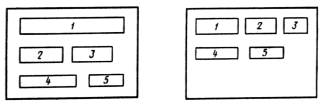

ВАРИАНТЫ РАСПОЛОЖЕНИЯ МАРКИРОВОЧНЫХ НАДПИСЕЙ
Вариант 1 Вариант 2
Вариант 3
1 - марка конструкции; 2 - товарный знак или краткое наименование предприятия-изготовителя;
3 - штамп ОТК; 4 - дата изготовления конструкции; 5 - масса конструкции
ПРИЛОЖЕНИЕ 2
Рекомендуемое

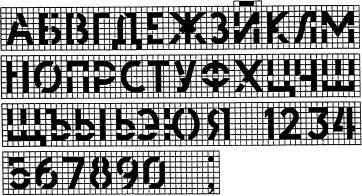

ШРИФТ ДЛЯ МАРКИРОВКИ
1. При нанесении маркировки окраской по трафарету шрифт должен соответствовать указанному на чертеже.
2. Расстояние между буквами и цифрами должно быть не менее 1/6 их высоты, за исключением таких сочетаний, как Р и А, Ф и Т, Г и Д, на которых расстояние должно быть установлено зрительно равным с остальными. Расстояние между словами должно быть не менее 1/2 высоты букв и цифр. Расстояние между основаниями строк должно быть не менее 3/2 высоты букв и цифр.
3. Ширина перемычек букв и цифр должна быть равна 1/6 высоты букв и цифр. Допускается уменьшить число перемычек для трафаретов из металла и других прочих материалов и изменять их место.
4. При нанесении маркировки другими способами должны применяться типографские шрифты по нормативно-технической документации.
