ГОСТ 10060.3-95. Бетоны. Дилатометрический метод ускоренного определения морозостойкости

ГОСТ 10060.3-95

Группа Ж19

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЕТОНЫ

ДИЛАТОМЕТРИЧЕСКИЙ МЕТОД УСКОРЕННОГО ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ

Concretes. Dilatometric rapid method for the determination of frost-resistance



ОКС 91.100.30

ОКСТУ 5709



Дата введения 1996-09-01

Предисловие

1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом физико-технических и радиотехнических измерений (ВНИИФТРИ), Центральным межведомственным институтом повышения квалификации руководящих работников и специалистов строительства при МГСУ (ЦМИПКС) Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 22 ноября 1995 г.

За принятие проголосовали



3 ВВЕДЕН ВПЕРВЫЕ

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 сентября 1996 г. в качестве государственного стандарта Российской Федерации постановлением Минстроя России от 5 марта 1996 г. N 18-17

ПЕРЕИЗДАНИЕ с Изменением N 1, принятым постановлением Госстроя России N 118 от 27.06.2003 г.

1 Область применения

Настоящий стандарт распространяется на тяжелые и легкие бетоны на цементном вяжущем с маркой по морозостойкости от F25 до F1000 (по первому базовому методу) и тяжелые бетоны с маркой по морозостойкости от F150 до F400 (по второму базовому методу), кроме тяжелых бетонов однослойных и верхнего слоя многослойных дорожных и аэродромных покрытий.

Стандарт не распространяется на бетон с добавками полимерного вяжущего.

Стандарт устанавливает ускоренный дилатометрический (четвертый) метод определения морозостойкости при однократном замораживании.

(Измененная редакция, Изм. N 1).

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8.018-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне температур 90-1800 К*

________________

* На территории Российской Федерации действует ГОСТ 8.018-2007. - Примечание изготовителя базы данных.

ГОСТ 10060.0-95 Бетоны. Методы определения морозостойкости. Общие требования

ГОСТ 10060.1-95 Бетоны. Базовый метод определения морозостойкости

ГОСТ 10180-90 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 10181.0-2000 Смеси бетонные. Общие требования к методам испытаний*

_______________

* Вероятно, ошибка оригинала. На территории Российской Федерации действует ГОСТ 10181-2000. - Примечание изготовителя базы данных.

ГОСТ 23732-79 Вода для бетонов и растворов. Технические условия

ГОСТ 28570-90 Бетоны. Методы определения прочности по образцам, отобранным из конструкций

3 Определения

3.1 В настоящем стандарте приняты термины и определения по ГОСТ 10060.0.

3.2 Стандартный образец - образец, входящий в комплект дилатометра, изготовленный из того же материала, что и дилатометр.

4 Средства испытания и вспомогательные устройства

4.1 Оборудование для изготовления и испытания бетонных образцов должно соответствовать требованиям ГОСТ 10180.

4.2 Дифференциальный объемный дилатометр марок ДОД-100, ДОД-100К, ДОД-100К/3 в комплекте со стандартными образцами. Стандартный образец должен иметь одинаковую с бетонными образцами форму и размеры. Характеристики приборов ДОД представлены в приложении В.

4.3 Ванны для насыщения образцов.

4.4 Керосин.

4.5 Вода по ГОСТ 23732.

(Измененная редакция, Изм. N 1).

5 Порядок подготовки к проведению испытания

5.1 Бетонные образцы изготовляют по 4.5-4.10 ГОСТ 10060.0 и ГОСТ 28570.

5.2 Бетонные образцы измеряют, определяют начальный объем и насыщают водой по 4.11 ГОСТ 10060.0.

6 Порядок проведения испытания

6.1 Насыщенный образец бетона помещают в измерительную камеру дилатометра, во вторую камеру помещают стандартный образец, камеры заполняют керосином и герметизируют.

6.2 Дилатометр с образцами устанавливают в морозильную камеру и выдерживают 30 мин, затем начинают замораживание со скоростью 0,3 °С/мин до достижения температуры минус (18±2) °С.

На графиках фиксируют кривую разности значений объемных деформаций бетонного и стандартного образцов во время замораживания (рисунок 1).

(Измененная редакция, Изм. N 1).

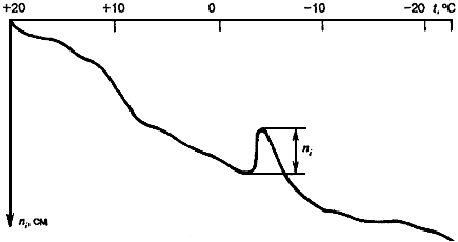

Рисунок 1 - График зависимости разности объемных деформаций бетонного и стандартного образцов от температуры замораживания

6.3 На графике выделяют скачкообразное изменение разности объемных деформаций , обусловленное переходом воды в лед.

6.4 Определяют значение максимального относительного увеличения разности объемных деформаций бетонного и стандартного образцов при измерениях на приборе ДОД-100 по формуле

, (1)

где - значение максимальной разности деформаций бетонного и стандартного образцов при замерзании воды в бетоне, см;

- постоянная дилатометра, см/см (принимают по паспорту на прибор);

- начальный объем бетонного образца, см,



при измерениях на приборах ДОД-100К и ДОД-100К/3 по формуле





, (2)

где - максимальная разность значений деформаций бетонного и стандартного образцов при замерзании воды в бетоне, см.

(Измененная редакция, Изм. N 1).

Примечание - Постоянная дилатометров заложена в программе приборов.

(Введено дополнительно, Изм. N 1).



6.5 Максимальную относительную разность объемных деформаций бетонных и стандартного образцов при замораживании определяют как среднеарифметическое значение серии из трех бетонных образцов.

6.6 Марку бетона по морозостойкости F определяют по максимальной относительной разности объемной деформации бетонных и стандартного образцов по таблице 1 и таблице 2 с учетом вида бетона, формы и размера образцов.

(Измененная редакция, Изм. N 1).

7 Правила обработки результатов испытаний

7.1 Марку бетона по морозостойкости F , назначенную по первому базовому методу, определяют по графику на рисунке 2 или по таблице 1, а назначенную по второму базовому методу - по таблице 2.

(Измененная редакция, Изм. N 1).

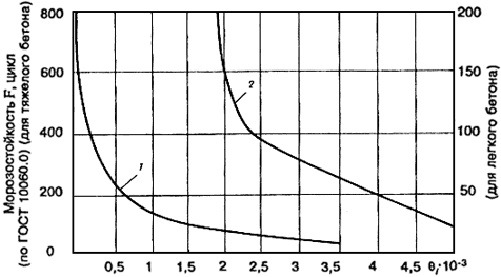

1 - для тяжелого бетона; 2 - для легкого бетона

Рисунок 2 - График зависимости морозостойкости бетона от - максимального относительного увеличения разности объемных деформаций бетонного и стандартного образцов при замораживании

7.2 Марку бетона по морозостойкости F принимают соответствующей требуемой, если среднеарифметическое значение серии бетонных образцов меньше максимального относительного увеличения разности объемной деформации бетонных и стандартного образцов, указанного в таблицах 1, 2.

При совпадении среднеарифметического значения серии бетонных образцов с граничными значениями диапазона назначают меньшую по значению марку бетона по морозостойкости.

(Измененная редакция, Изм. N 1).

Таблица 1

(Измененная редакция, Изм. N 1).

Таблица 2

(Введена впервые, Изм. N 1).

7.3 Исходные данные и результаты определения морозостойкости заносят в журнал по форме, приведенной в приложении А.

7.4 Пример ускоренного определения морозостойкости бетона с обработкой результата приведен в приложении Б.

ПРИЛОЖЕНИЕ А

(обязательное)

ФОРМА ЖУРНАЛА УСКОРЕННОГО ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ БЕТОНА ДИЛАТОМЕТРИЧЕСКИМ МЕТОДОМ

ПРИЛОЖЕНИЕ Б

(информационное)

ПРИМЕР УСКОРЕННОГО ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ БЕТОНА

1 Исходные данные

Испытанию подлежит бетон следующего состава, кг/м: цемент - 332, щебень - 1310, песок - 590, вода - 177.

Материалы для изготовления бетона: цемент завода "Гигант" ПЦ-400, гранитный щебень Академического карьера фракции 5-20 мм, песок тучковский =1,87. Изготавливают три образца бетона размером 100х100х100 мм и помещают в камеру нормального твердения.

Требуется определить морозостойкость бетона в возрасте 28 сут.

2 Определение показателя морозостойкости

2.1 Образцы бетона насыщают водой по 4.11 ГОСТ 10060.0.

2.2 Насыщенный образец помещают в измерительную камеру дилатометра, во вторую камеру помещают стандартный образец, затем обе камеры заполняют керосином и герметизируют.

2.3 Дилатометр с образцами устанавливают в морозильную камеру и после 30 мин выдержки начинают замораживание со скоростью 0,3 °С/мин до достижения температуры минус (18±2) °С.

2.4 На графике показателя разности объемных деформаций бетонных и стандартного образцов находят скачкообразное изменение для каждого образца из серии

=2,4 см; =2,5 см; =2,6 см.

2.5 Определяют значение максимального относительного увеличения разности объемных деформаций бетонных и стандартного образцов по формуле (1)

,

где =0,258 см/см ( постоянная дилатометра).

;

;

.

2.6 Вычисляют среднеарифметическое значение максимального относительного увеличения разности объемных деформаций бетонных и стандартного образцов при замораживании для серии из трех образцов

.

2.7 По таблице 1 в соответствии с 7.2 определяют марку бетона по морозостойкости, которая составляет 7.2 F200.

ПРИЛОЖЕНИЕ В

(информационное)

ХАРАКТЕРИСТИКА ПРИБОРОВ ДОД

Для измерения значений объемных деформаций используют дифференциальный объемный дилатометр трех модификаций, характеристики которых приведены в таблице В.1.

Таблица В.1

Дифференциальные объемные дилатометры ДОД-100 и ДОД-100К предназначены для измерения одного образца, а ДОД-100К/3 - для одновременного измерения серии из трех образцов.

(Введено впервые, Изм. N 1).
